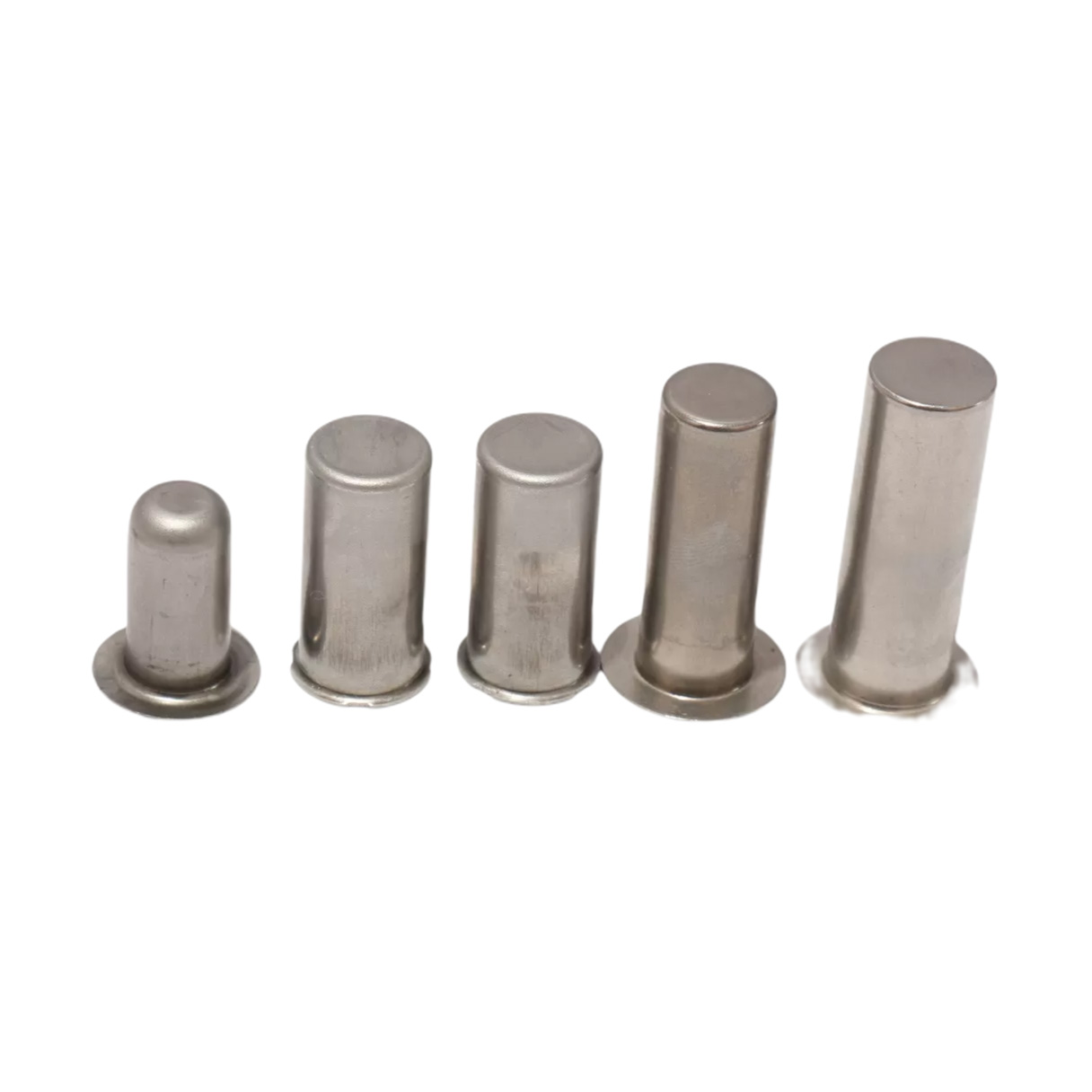

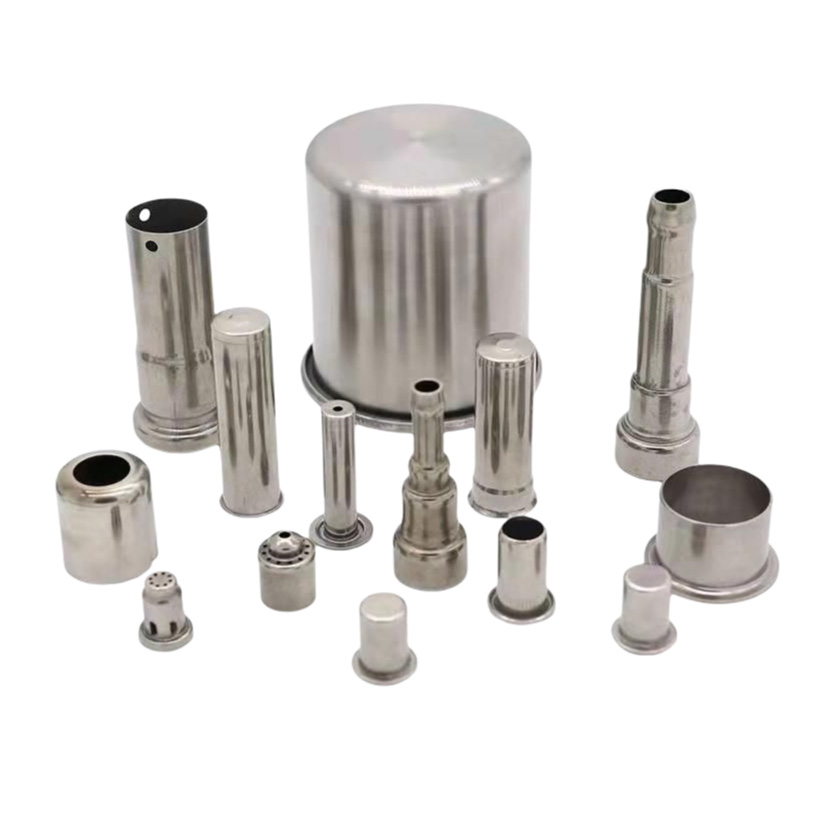

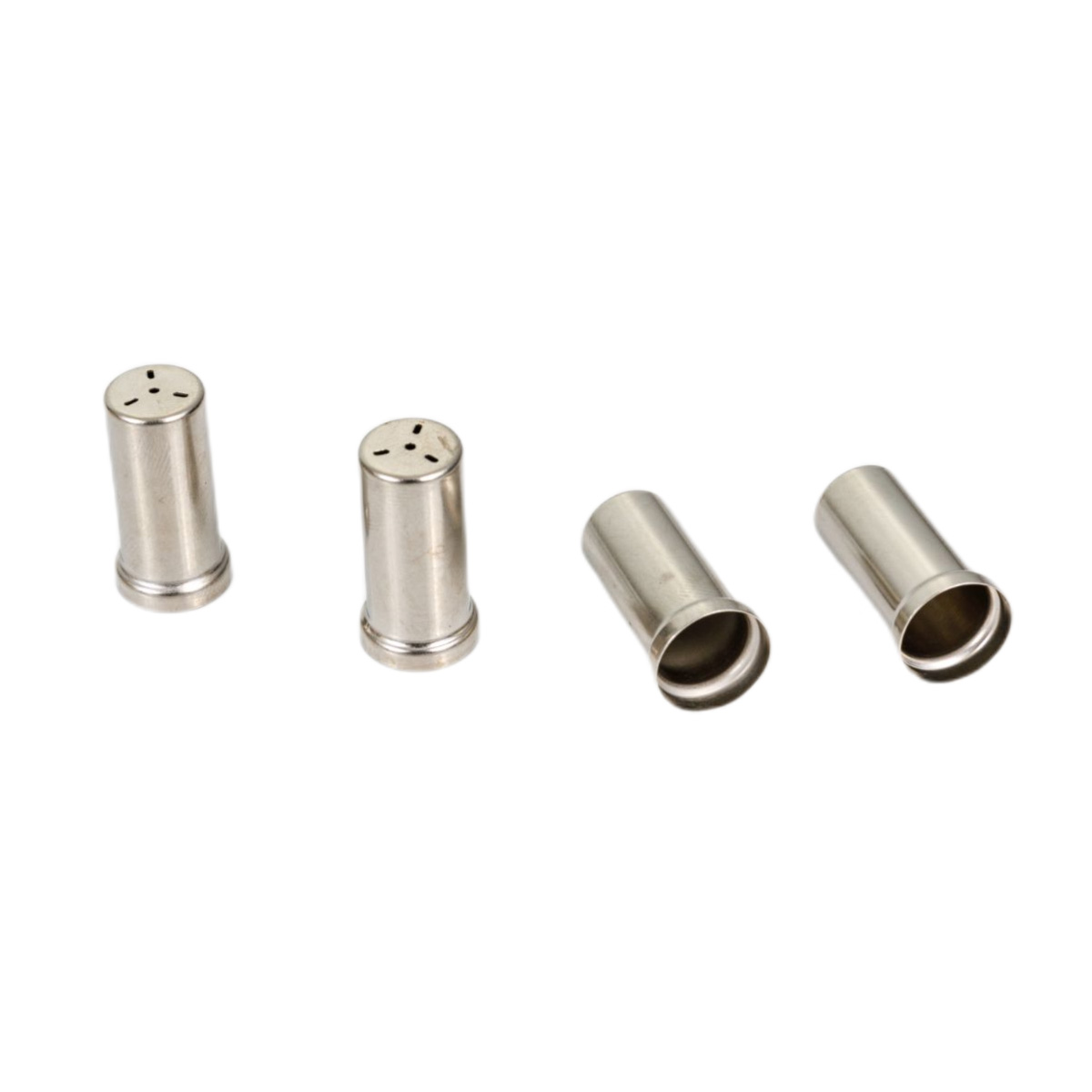

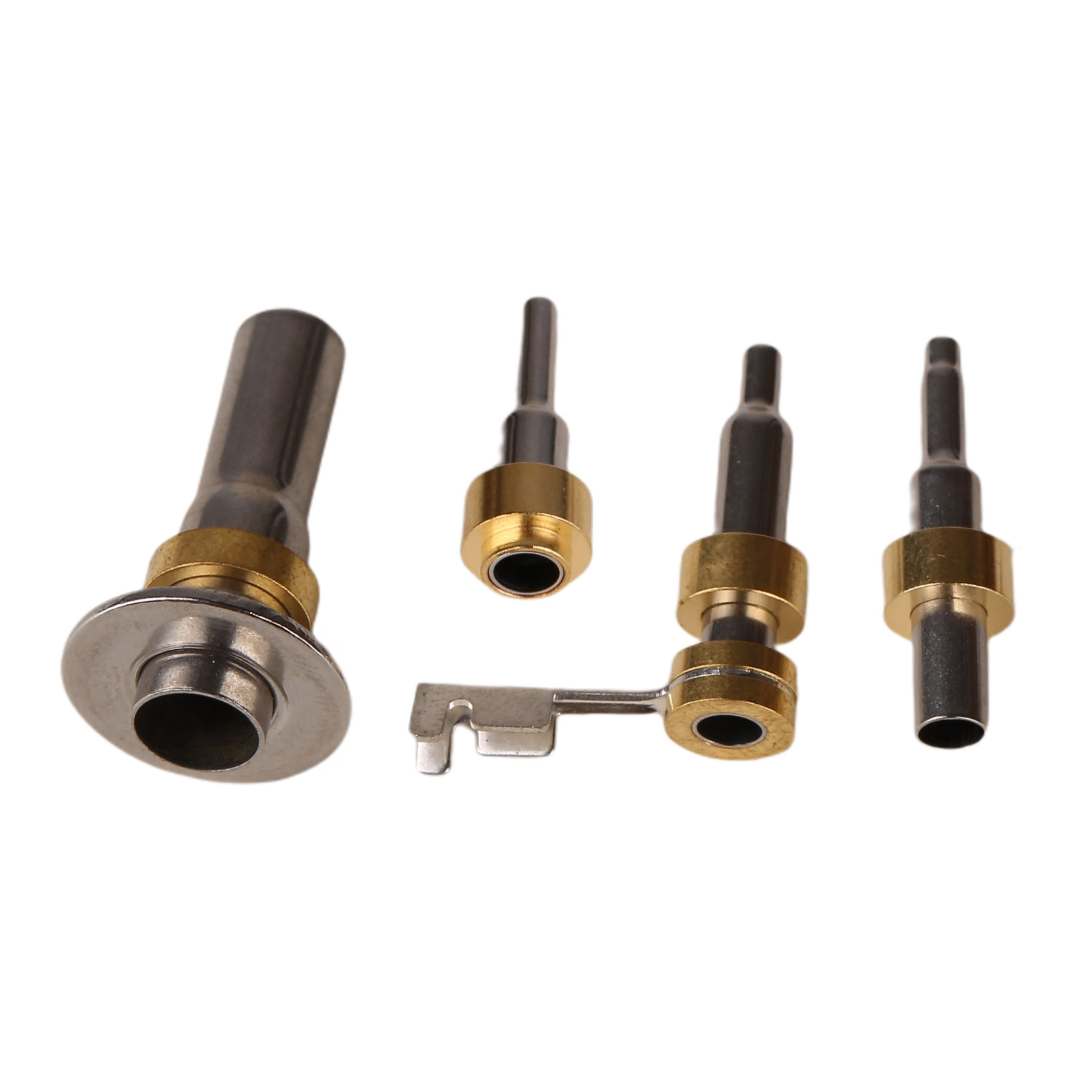

Các bộ phận vẽ sâu

1. Vẽ sâu là gì?

Vẽ sâu là một trong những phương pháp tạo hình kim loại phổ biến nhất hiện nay đối với các nhà sản xuất - nó liên quan đến việc sử dụng khuôn kim loại để tạo thành các tấm kim loại trắng thành hình dạng mong muốn. Cụ thể, nếu độ sâu của vật phẩm được tạo ra bằng hoặc lớn hơn bán kính của nó, thì quá trình tạo hình kim loại có thể được gọi là vẽ sâu.

2. quy trình của các bộ phận vẽ sâu

Bắt đầu với một trống kim loại, đĩa kim loại được cắt từ một tấm lớn hơn được đẩy vào một khoang xung quanh khuôn, bắt đầu quá trình rút sâu để vẽ trống thành hình dạng mong muốn. Quá trình này được hoàn thành theo từng bước để đảm bảo kim loại phân bố đều trên hình dạng cuối cùng, điều này rất quan trọng để bảo toàn tính toàn vẹn và độ bền của thành phần được rút sâu cuối cùng.

3. Lợi ích của các bộ phận vẽ sâu

Các bộ phận vẽ sâu đặc biệt có lợi khi sản xuất khối lượng lớn, vì chi phí đơn vị giảm đáng kể khi số lượng đơn vị tăng lên: khi dụng cụ và khuôn đã được tạo, quá trình có thể tiếp tục với rất ít thời gian ngừng hoạt động hoặc bảo trì. Chi phí chế tạo công cụ thấp hơn so với các quy trình sản xuất tương tự, chẳng hạn như khuôn dập tiến bộ, ngay cả với khối lượng nhỏ hơn; trong những tình huống này, bản vẽ sâu cũng có thể chứng minh giải pháp sản xuất hiệu quả nhất về chi phí.

Khi xem xét chức năng của sản phẩm cuối cùng, các bộ phận vẽ sâu vẫn có nhiều lợi thế hơn. Cụ thể, kỹ thuật này lý tưởng cho các sản phẩm yêu cầu sức mạnh đáng kể và trọng lượng tối thiểu. Quy trình này cũng được khuyến nghị đối với các hình dạng sản phẩm không thể đạt được thông qua các kỹ thuật sản xuất khác.

Vẽ sâu có lẽ hữu ích nhất để tạo các vật thể hình trụ: một trống kim loại hình tròn có thể dễ dàng được vẽ thành vật thể hình tròn 3D với một tỷ lệ vẽ duy nhất, giảm thiểu cả thời gian và chi phí sản xuất. Sản xuất lon nhôm là một ví dụ về việc sử dụng phổ biến phương pháp này.
Hình vuông, hình chữ nhật và các hình học phức tạp hơn có thể tạo ra các biến chứng nhỏ, nhưng vẫn được tạo ra một cách dễ dàng và hiệu quả thông qua quá trình vẽ sâu. Thông thường, khi độ phức tạp của hình học tăng lên, số lượng tỷ lệ kéo và chi phí sản xuất sẽ tăng lên.
Bản vẽ sâu có thể là một giải pháp sản xuất khả thi cho bất kỳ quy trình sản xuất nào yêu cầu một hoặc nhiều điều sau đây:

â— Các bộ phận liền mạch: các bộ phận vẽ sâu được tạo ra từ một tấm kim loại duy nhất

â— Thời gian chu kỳ nhanh chóng: số lượng lớn sản phẩm được sản xuất dễ dàng thông qua quá trình vẽ sâu

â— Hình học đối xứng axi phức tạp: bản vẽ sâu mang lại độ chính xác và chi tiết vượt trội

â— Giảm lao động kỹ thuật: vẽ sâu chính xác có thể mang lại kết quả tương tự như lao động kỹ thuật trong khung thời gian nhanh hơn

4. Cân nhắc đối với các bộ phận vẽ sâu

Khi xem xét việc dập kéo sâu cho nhu cầu sản xuất của bạn, điều quan trọng là phải lưu ý những điều sau:

I. Giảm lãng phí vật liệu: Dập rút sâu sử dụng một lượng lớn vật liệu cơ bản hơn so với các quy trình tạo hình kim loại khác để giảm đáng kể chất thải vật liệu.

II. Đo lường là quan trọng: Không chỉ quan trọng để đảm bảo rằng kích thước khuôn là chính xác, điều quan trọng không kém là xem xét độ dày vật liệu và các phép đo mong muốn. Các phép đo không chính xác có thể dẫn đến thành mỏng và kích thước không chính xác.

III. Nháp và Ta rô: Do quy trình sản xuất cơ bản là dập kéo sâu, nên không thể tránh khỏi một số mớn và thu nhỏ phần trên cùng của bộ phận. Điều này cần được xem xét trong giai đoạn thiết kế ban đầu.

IV. Độ dày vật liệu khác nhau: Các thành phần được rút sâu thường sẽ có độ dày khác nhau với thành mỏng hơn và đế dày hơn. Điều này có thể được giảm thiểu bằng công cụ sau khi quá trình vẽ hoàn thành.

5. Kim loại được đề xuất cho các bộ phận vẽ sâu

Các ứng dụng vẽ sâu cũng được hưởng lợi từ số lượng lớn các kim loại có thể được sử dụng trong quá trình này một cách hiệu quả. Các kim loại sau đây hiện đang được sử dụng để sản xuất các sản phẩm thông qua quá trình kéo sâu:

Hợp kim Nhôm Thau Đồng Thép cán nguội Đồng Bàn là Màu bạc Thép không gỉ

6. Câu hỏi thường gặp

Hỏi: Vẽ sâu dùng để làm gì?

A: Vẽ sâu là một quá trình tạo hình kim loại tấm được sử dụng trong công nghiệp để sản xuất các bộ phận dạng tấm rỗng hình dạng cong, hình cốc và phức tạp khác.

Q: Máy ép sâu hoạt động như thế nào?

A: Ép bản vẽ sâu là quá trình sản xuất công nghiệp nhằm dần dần tạo hình một miếng kim loại tấm thành hình dạng ba chiều bằng cách kéo tấm kim loại 'trống' vào một khuôn định hình sẽ cắt vào kim loại một cách cơ học; cuối cùng tạo thành hình dạng yêu cầu của sản phẩm.

H: Ví dụ nào sau đây về vẽ sâu?

A: Để sản xuất sản phẩm nhanh hơn, hiệu quả hơn và chất lượng cao hơn. Những ví dụ phổ biến nhất về vẽ sâu có lẽ là những lon bia hoặc lon nước ngọt mà chúng ta mua. Hay những chiếc bồn rửa bát mà chúng tôi có ở nhà.
